转移（Transition）

转移的标识符，带有开放箭头的实线，从源顶点画向目标顶点，源和目标是同一顶点。

源和目标顶点，可以是状态，可以是伪状态。

每个转换都可以指定三种可选的信息：触发器、守卫和影响，如果存在，这些信息会显示在一个字符串中，位于转换的上面或下面，

英文格式：<trigger>[<guard>] / <effect>，

中文格式：<触发器>[<守卫条件>]/<影响>。

转移可以有一个“名称”（Name）。如果有，会显示在最前面，如“名称:其它部分”。但似乎名称对一个转移来讲并不重要。

触发器（Trigger）：一个转移可以有一个或多个触发器。如果有多个触发器，原则上这些触发器的事件类型应该相同的。

触发器的事件类型有五种：信号事件、调用事件、时间事件、变动事件和任何接收事件。事件在系统操作过程中的实例叫做事件发生，事件发生会触发状态之间的转换。

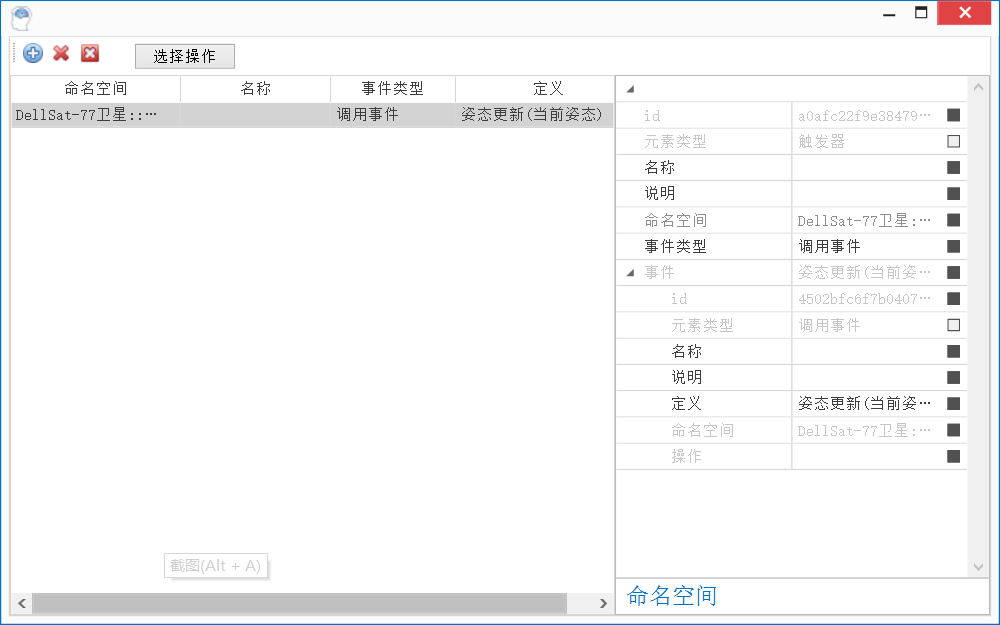

设置转移的触发器，通过转移连接节点的右键菜单“设置触发器”。点击菜单后，弹出如下界面：

通过工具栏添加、删除触发器；
通过右边的属性框，设置触发器事件类型；
如果事件类型是“信号事件”，可以通过工具栏上的“选择信号”（会根据事件类型动态出现按钮），选择一个信号类型。信号事件表示当状态机所属的类目（Classifier，SysML中一般是一个模块，既Block，也就是状态机描述的这个系统）接收到一个信号（Signal）的时候发生的事件，而且这个信号应该在类目中有一个接收（Reception）来处理这个信号。在处理信号的过程中，系统（也就是前面说的那个类型）的某个状态变量将会变化，系统状态转为一个新的状态。
如果事件类型是“调用事件”，可以通过工具栏上的“选择操作”选择具体是对状态机描述的这个系统的那个操作（Operation）进行的调用。这个操作只能是状态机所属类目的操作
如果事件类型是“时间事件”，它表示当系统时间在某个时刻（是否相对时间=否）的时候，状态转移将发生，事件表示为“at 时间表达式”。如果“是否相对时间=是”，则表示在多长时间之后，这个转移将会发生，事件表示为“after 时间表达式”。
如果事件类型为“变动事件”，则事件定义为一个判断系统某个属性、变量变动的表达式，当这个表达式满足的时候事件发生。变动事件一般表示为“when 判断表达式”。
如果事件类型为“任何接收事件”，则表示无论是任何调用事件或信号事件发生，都算发生。

注意：在转移的属性框中可以直接输入触发器的文字，或者在图中转移节点的文本框中直接输入文字。但是，如果你设置了触发器，则输入的文字是无效的；如果没有设置触发器，则按照你输入的文字。

守卫：守卫是一个布尔表达式，总是显示在方括号之间，那个表达式会在特定的时刻估值为真或为假，当状态机接受一个与触发器匹配的事件发生时，只有守卫在特定时刻为真，转换才会执行，如果为假，那么转换则不执行。但事件发生被消费，且不会对状态机产生任何改变。

影响：影响是在转换过程中执行的行为，和entry、exit和do行为一样，或者是一个不透明表达式，或者是你在系统模型中某处定义的行为的名称，可以是一个活动，可以是一个交互，可以是一个状态机。

转换的影响是更大的行为序列的一部分，他们会在转换出发的时候执行，我们把那个行为序列叫做执行到完成步骤。执行到完成步骤从源状态的exit行为开始，接下来转换本身指定的effect行为，最后目标状态的entry行为。整个行为序列是原子和瞬时的，三个行为都是可选的。

外部转换：一个箭头从一种状态画到另一种（或者从一种状态回到本身），是外部转换。

内部转换：内部转换的字符串格式和外部转换一样，<trigger> [<guard>] / <effect>。

标识法上的区别反映了内部转换和外部转换之间概念上的区别，当状态中的内部转换触发时，状态机并不会因为转换而脱离内种状态，这意味着内部转换和外部转换之间的另一个关键区别，当状态中的内部转换触发时，那个状态的exit行为和entry行为东渡不会执行，当内部转换触发的时候，惟一被执行的行为就是为那个内部转换指定的effect。

成如上述，转移可能是一个复杂的过程，UML中提供了几个类型“动作”的符号，结合选择伪状态、控制流符号，可以说明一个复杂的转移过程。但是这些类似“动作”的符号，并非活动图中的动作元素，这些符号属于状态机而不是一个活动。
