端口（Port）

端口是模块与外部实体之间的交互点。端口是一种属性，端口的类型提供了外部实体可以调用的特征（Feature，包括这个类型的各种属性，以及操作和接收）。外部的实体通过连接器连接到端口，而不是直接连到模块，这为模块提供了一种封装的机制。具有端口的模块的“是否封装”属性值应该是真。

在内部模块图中，属性节点显示的端口是这个属性的类型（一般是一个模块元素）所具有的端口。端口一般连接到一个连接器。

属性节点显示它的类型（一个模块）已有的端口：在模型浏览器上，把这个作为类型模块节点下面的端口拖到这个属性节点上。或者，先从工具栏拉出一个临时的端口到属性节点上，然后选择这个端口节点，通过右键菜单“选择已有属性”设置这个端口节点显示的端口元素。

为属性节点类型模块添加新的端口：先从工具栏拉出一个端口到属性节点上，然后设置这个端口名称、类型等属性。

端口的类型可以是模块（Block）、或接口模块（InterfaceBlock，包括共轭接口模块）。选择接口节点，通过右键菜单，可以选择端口的类型。

在内部模块图上，除了表示端口的类型，还可以通过一个棒棒糖符号（）表示端口的提供接口（实际上是端口的类型实现的接口），通过一个插座符号（）表示端口的需求接口（实际上是端口的类型使用的接口）。

添加端口的接口的操作如下：

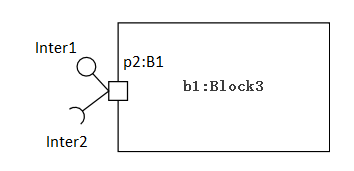

先设置接口的类型。然后，从工具栏拖拽一个提供接口或需求接口到图上，然后把尾端连接到端口上。此时，如果端口的类型有接口的话，会显示在端口的接口上。可以选择提供接口和需求接口符号，通过右键“选择接口”设置端口的接口，等同于对接口的类型的操作。如下图所示：

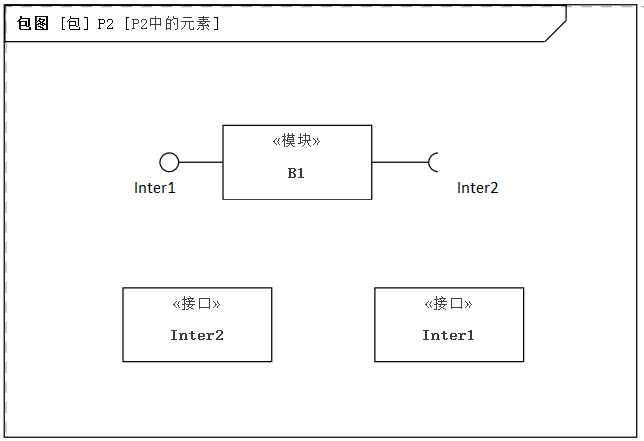

图中，端口p2的类型是B1。B1实现的接口Inter1和需求接口Inter2，定义在另外一个图中，如下所示：

棒棒糖符号（）和插座符号（）如果连在一个类型元素（如模块）上，表示的是这个类型元素实现的接口（提供接口）和使用的接口（需求接口）。
