内部模块图的编辑说明
内部模块图外框代表一个模块，内部模块图中的属性节点代表模块的一个属性。对内部模块图中属性节点的编辑，等同于模块定义图中对模型属性的编辑。也就是说在一个模块元素的模块定义图中添加、编辑和删除属性节点，会同步到相应的模块。在内部模块图中添加一个部件属性，也会在对应模块的部件分区中添加属性。引用属性、值属性及其它属性的编辑也一样。
生成模块的内部模块图
在模型浏览器中选择模块元素，通过右键菜单“新建内部模块图”建立一个空白模块的内部模块图。如果模块已经有一些属性，在这个模块元素顶一个图上，选择这个模块元素节点，通过右键“打开内部模块图”。如果这个模块还没有内部模块图，则软件会提问“是否自动生成内部模块图？”选择是的话，会生成一个内部模块图，而且会把已有的部件属性、引用属性自动添加到图中。如果你选择“否”的话，会生成一个空白的内部模块图。
属性节点的操作
在内部模块图中的属性包括部件属性（实线方框）、值属性（实线方框）、引用属性（虚线方框）及其它类型的属性
生成属性节点：你可以直接把模型浏览器上模块的属性节点拖拽到内部模块图中生成对应的节点。你也可以先通过工具栏生成一个属性节点，然后通过这个节点的右键菜单“选择已有属性”，设置节点表示的属性元素。
设置属性的类型：可以通过属性节点的右键菜单“选择类型”，设置属性的类型。每种属性可以设置的类型不同，参见具体属性的说明。
为属性添加初始值：通过拖拽工具栏中的“初始值”工具，或属性节点的右键菜单为属性添加初始值。有关初始值见初始值（InitialValue）。
嵌套属性节点
在内部模块图中，可以显示嵌套的多层的属性节点。内层属性是上层属性的类型（Type属性对应的元素）的属性。

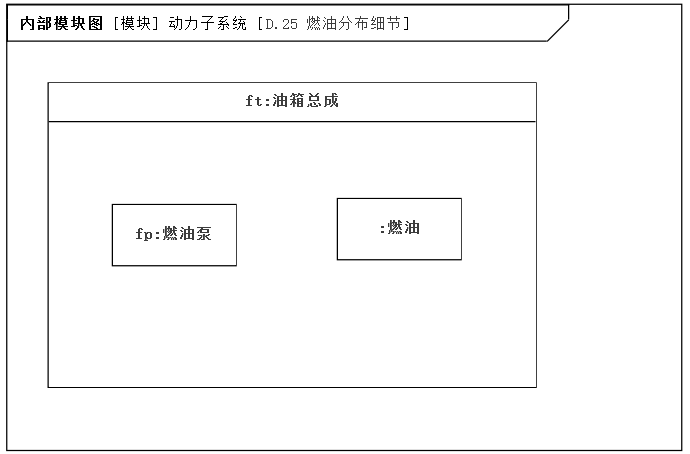

在内部模块图中新增加的属性节点，如果拖动到另外一个属性节点内部，就成为那个属性的类型元素的属性，父级的属性节点会显示多层嵌套的结构分区。（如果属性节点是拖动模型浏览器上的属性元素生成的，或者通过右键菜单“选择已有属性”设置了节点对应的属性，则拖动属性节点不会改变已有属性元素的所属关系，仅仅是当前图中定义的节点才有效）。如下图所示，属性“ft:油箱总成”是动力子系统的属性，“fp:燃油泵”是油箱总成的属性。
