关联模块（AssociationBlock）

关联模块是应用了SysML的“模块”构造型的UML的关联类（AssociatinoClass）。关联类是同时具有关联和类两个元素的功能，也就是它既有关联的特征，可以连接两个类型；同时具有自己的结构。可以理解为“关联模块”是具有连接功能的连接器产品的类型。一般的“关联”可能只表示一种关系，例如组合关联表示“组合”的关系，部件是模块的组成部分，和模块之间是“组合关联”关系。而“关联模块”表示了连接两个部件之间的具体产品，例如电脑主机和显示器之间通过一个HDMI连接线连接起来，这个“HDMI线”可以作为一个关联模块来建模。

当然，如果我们使用“关联模块”来建模，是需要对起连接作用的产品做一个更具体的设计说明。在进行“关联模块”进行建模的时候，会需要用被关联的两端的类目元素。而且作为“关联”，它会生成类型为两端的类目元素的“端属性”。这两个端属性它一般情况是属于两端的类目元素的。在中间的这个“关联模块”中，SysML标准为这两个“端属性”建立一个专用的构造型“参与属性”（ParticipantProperty）。也就是在中间的“关联模块”中建立了一对和这两个端属性对应的参与属性，这两个参与属性的类型和两个端属性一致（也就是两端连接的类目元素），名称可以不一样。参与属性用它的“端”（end）属性来标志它对应的端属性。

建立关联模块：在模块定义图中建立一个关联模块的步骤如下。

1. 先建立两个模块之间的关联关系。如下面示例中，先建立一个“水龙头”模块，一个“水龙头入口”模块，然后在两者之间增加一个双向的“引用关联”（可以通过“引用关联”的属性框设置它的方向）。
2. 通过图形工具栏拉出一个关联模块。如示例中，将关联模块命名为“管路”。
3. 增加一个“注释连线”（在主工具栏的“通用模型”中点击“注释连线”，然后画出连线），把这个关联模块和第一步建立的关联连接起来。在前面建立的双向“引用关联”中间有一个连接点（如果鼠标找不到这个连接点，请把“引用关联”的连线拉长，在正中间的位置）。
4. 为“关联模块”增加参与属性，通过“关联模块”节点的右键菜单，“增加”--“参与属性”。然后通过“参与属性”的右键菜单，设置“参与属性”对应的端属性。

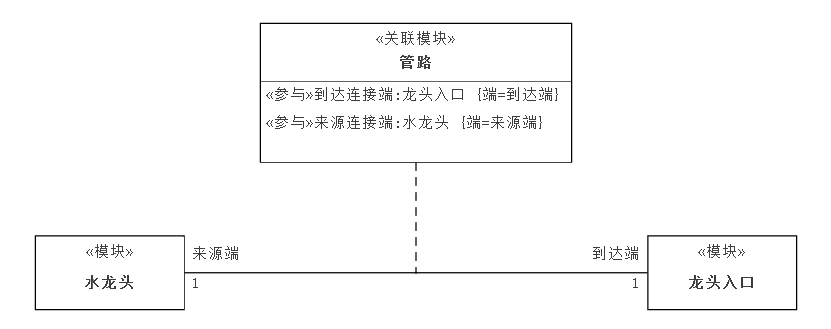

示例结果如下图所示：
