关联（Association）

关联（Association）是表示模块（也包括其它各种可作为类型的元素）之间联系的元素。这种联系可能只是信息的交流，也可能是实实在在的一个具体的实体类型，例如某种型号的电连接器产品。关联本身也是一种类目（它是类目Classifier的继承类），它的连接端也都是类目，所以它可以出现在模块定义图或包图中。在用例图中表示执行者（Actor）和用例（UseCase）之间的通信路径（Communication path）也是关联。

在两个模块（或其它类目）之间建立一个关联的直接结果，是为模块添加相应的属性（在MBSES中称为“关联端属性”）。根据关联两端的元素类型，以及关联的方向，添加的属性类型不同。这个在关联一端添加的属性，类型是这一端的类目元素，所有者是另外一端的类目元素（就是添加到另外一端的类目元素中作为属性）。下面的例子中显示了在一个模块中通过关联添加部件属性（parts）、值属性（value properties）、引用属性（references）和约束属性（contraint properties）的情况。

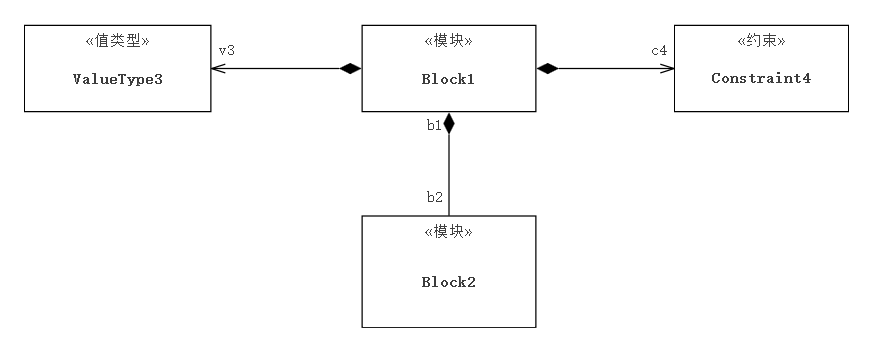

图中，Block1和Block2之间添加了一个双向的组合关联，这个关联为Block1生成一个部件属性b2，类型是Block2；同时为Block2生成了一个引用属性b1，类型是Block1。：“双向”的意思就是Block1可以通过属性b2访问模块Block2中的属性和操作；同时Block2可以通过b1属性访问Block1的属性和操作。

Block1和ValueType3之间添加了一个单向的组合关联。这个关联为Block1生成了一个名称为v3、类型为ValueType3的值属性。这个关联同时在另外一端也生成了一个关联端属性，但这个关联端属性并不能属于ValueType3（一方面单向关联是不在不能访问的一端为连接的类目元素生成属性，而且值类型也不能拥有部件属性），因为这样是无意义的，但是这个元素是存在的，它属于这个关联关系元素。

Block1和约束模块Constraint4之间添加一个单向组合关联，这个关联为Block1生成了一个名称为c4、类型为Constraint4的约束属性。

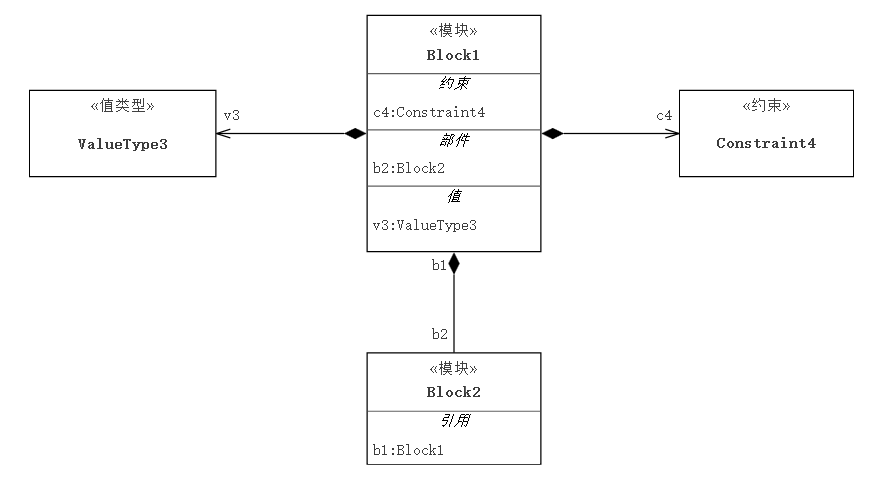

如果在模块Block1和模块Block2的节点属性中，设置“显示关联端属性”打上勾，同时设置显示分区，则这两个模块的显示如下图所示。图中将显示关联生成的属性，虽然在一个图中，有关联关系的情况下没必要在属性分区中重复显示这些“关联端属性”，但在另外一个图中，如果没有显示关联关系的情况下，你可以按照上述的设置显示所有的属性。

关联关系生成的属性，和在属性分区中直接添加的属性本质上没有任何区别。你可以在内部模块图中更详细的描述属性之间的关系，包括这些关联端属性。

关联元素的属性框中的“前端”、“末端”就是指这两个关联端属性。“前端”指关联连线的起始端的那个端属性，“末端”指关联连线的末端的那个端属性。
